建设方案
思拓维精品录播教室

自动录播系统的组成及功能

系统的组成

自动录播系统具有功能强大,操作简单,可实现无人值守等特点。该系统由 4 台高清摄像机(2台特写摄像机 2台全景摄像机),4-8 组强指向采访话筒及调音台, 1台录播工作站,3 台图像定位摄像机组成。该系统能够满足校内常态课、精品课、微课的录制工作。



通常情况下教师采用2台高清摄像机,用于全景和特写的拍摄,学生采用2台高清摄像机,用于全景和特写的拍摄。播放 PPT的计算机信号采用VGADVI信号直接采集方式,不使用摄像机直接拍摄电视或投影屏幕的方式。

自动录播系统可同时完成,4路高清摄像机信号,1路高清课件计算机信号, 8组采访话筒的混音信号,1路高清导播合成信号的采集、压缩、录制等工作。

自动录播系统在进行录像的同时,可通过资源管理平台将现场导播画面进行实时直播,直播包括视频直播与网络直播2种形式,2 种直播可同时进行也可单独开启。其中视频直播主要用于大屏显示设备上观看,如LDE大屏或投影机等设备。自动录播系统网络直播主要用于PC PAD 上观看,网络直播可实现跨平台观看,客户端用户不需要安装任何软件,即可在 Windows Android IOS 等设备上进行观看。

自动录播系统资源管理平台除具有直播功能以外,还具备网络视频点播功能,用户可将之前录制好的视频文件,上传到资源管理平台上,供学生及老师在校内或校外随时观看。

自动录播系统结构拓扑图:

主要功能介绍

集成度高:

自动录播系统可在一套设备上实现图像识别,定位分析,导播合成录像、原始资源录像、导播画面控制、摄像机云台方向变焦控制、网络直播、网络点播、添加片头片尾、添加字幕台标、及虚拟抠像等功能。

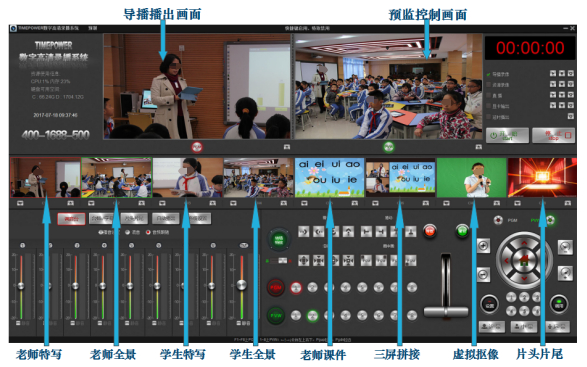

系统操作界面如下图:



自动录播系统导播合成录像可同时录制1920*10801280*720分辨率的 2组视频信号,1080的视频主要用于刻录光盘及视频备份,720的视频主要用于网络直播或点播。

原始资源录像可同时进行4路实时视频信号的录制,可为后期深度编辑提供原始素材。

自动录播系统编码标准:视频编码:H.264;音频编码:AAC

自动录播系统录像格式:MP4(通用格式)、ASF格式、 FLV格式、MPEG2-TS(广电标准格式) WMV 格式可选。

自动录播系统录像质量: 分辨率:支持1920*10801280*720 可选,码率:支持2m-32m可选。

自动录播系统录像控制:支持本地、网络、及无线设备控制,可实现一键启动、暂停、停止节目的录制;暂停后重新恢复录制时,不产生新文件。

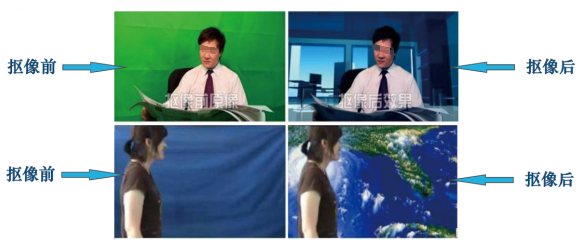

自动录播系统多背景虚拟抠像功能,可同时对实时视频信号与原有视频文件进行抠像操作,并支持蓝色,绿色,及红色三种颜色背景抠像。并具有前景视频位置分别调整及放大等功能。

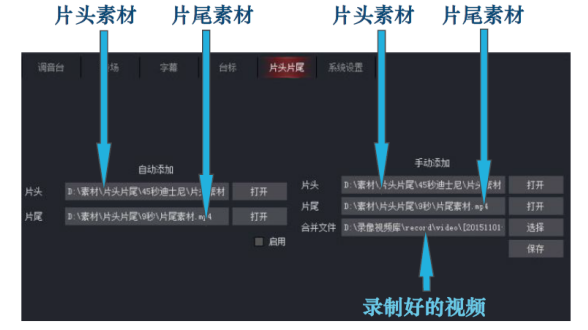

添加片头/片尾功能,支持手动或自动添加片头、片尾,支持图片格式和视频格式。

自动录播系统自动添加:预先选择好片头片尾文件,当视频录制结束后自

自动录播系统动合成片头片尾文件到录制视频,并成为一个视频文件。

手动添加:可对之前录制好的视频文件,添加片头片尾并合

成为一个视频文件。

20210805114835001335/resource/images/ef9e2b1f88424809b24a756b5b6a1178_8.png

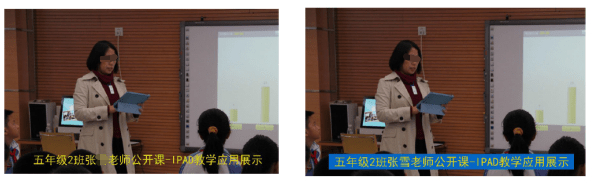

自动录播系统字幕功能:支持在录像的同时插入字幕功能,可对字幕的大小、字体、颜色等内容进行实时编辑,也可导入预先编辑好的TXT字幕文件。

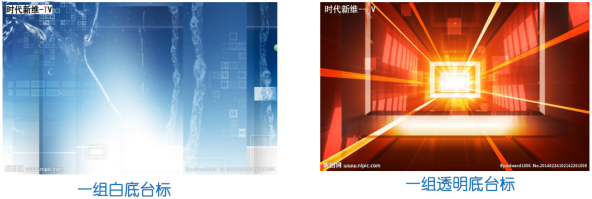

自动录播系统添加台标功能,进行录制的同时可将预先编辑好的台标文件导入到录播软件内,并对台标图片进行大小及方位的调整,软件可支持4组台标同时显示,并且支持透明底台标。

精品录播

自动录播系统导播切换功能,支持支持12种转场特效及4种画中画组合方式。


自动录播系统系统录制下来的视频文件,将通过FTP自动上传到资源平台,集中存储自动生成点播视频。

2. 支持视频源:

自动录播系统支持高清HD-SDI视频、1080P 1080I720P、高清HDMI DVI VGA视频源、高清及标清媒体文件、图片、网络IP视频流等视频源采集。

3. 多种形式及用途的画面并接功能:

自动录播系统支持所有视频源进行多屏拼接、叠加,形成独立通道视频源,用于导播合成输出。多屏拼接功能主要以三屏拼接模式为主,主要用于课后教研分析时使用,也可用于课后视频点播。根据需求可修改为二屏或4屏拼接模式进行录制。

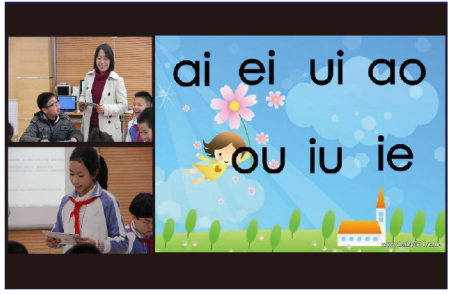

1教师与学生、教师与VGA 、学生与VGA等互动双屏并接。主要用于微课录制时使用。

2支持教师、VGA 、学生画面的任意叠加,形成单流多画面的画中画视频。主要用于讲座录像时使用。

3支持教师、学生、VGA 画面任意位置的三屏并接画面,形成三流三画面视频模式。主要用于后期教师教研时使用。

精品录播主机

自动录播系统功能与应用拓扑图:
